钛合金的"强度天梯"：五级台阶，四种让金属变强的方法

钛合金的"强度天梯"：五级台阶，四种让金属变强的方法

  前面我们按组织把钛合金分成了α、近α、α+β、β四大门派，也讲清了TA、TC、TB牌号背后的含义。门派解决的是"出身"问题，可工程师翻开手册，第一个想问的往往是另一个更朴素的问题：

这块钛，到底有多结实？

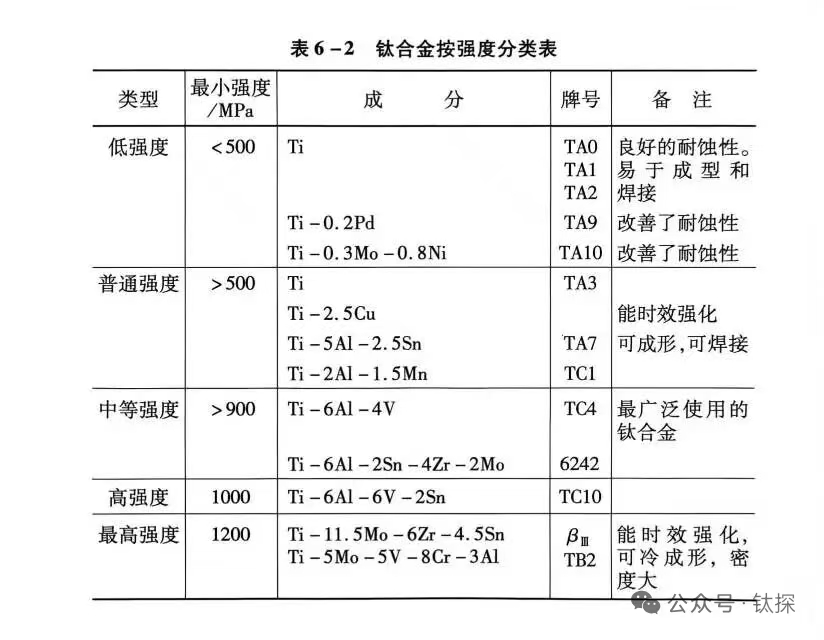

钛探这里用一张表给大家展示出来：按强度把常用钛合金分成五级——低强度（<500MPa）、普通强度（>500MPa）、中等强度（>900MPa）、高强度（1000MPa级）、最高强度（1200MPa级）。今天我们不只带大家爬这架天梯，更要讲清楚每一级台阶凭什么比上一级结实——金属变强的手段拢共就那么几种，看懂了这四种"强化魔法"，五级天梯为什么这么排，你自己都能推出来。

一、金属变强的四种方法

先说底层知识。一块金属的强度，本质上是"位错在晶体里移动有多难"——位错是晶体中原子面的错排，金属塑性变形就是位错一路滑动的结果。想让金属变强，就是给位错修路障。路障有四种：

第一种，间隙固溶强化。 氧、氮、碳这类小原子钻进钛晶格的间隙位置，把周围晶格撑得严重畸变，位错一靠近就被"卡"住。这是钛合金里最猛的强化方式——氧是钛合金里最便宜也最强效的增强剂，工业纯钛的强度几乎全靠它。

第二种，置换固溶强化。 铝、锡、钒、钼这类原子替换掉晶格中的钛原子，同样造成畸变，但效果比间隙原子温和。铝是钛合金里最主要的置换强化元素。

第三种，细晶与相界强化。 晶界是位错难以穿越的屏障，晶粒越细、界面越多，强度越高（这就是著名的霍尔-佩奇关系）。α+β双相合金里，α和β之间的相界起到和晶界同样的作用——两相交错，等于在材料内部织了一张界面网。

第四种，第二相析出强化。 在软基体上弥散析出大量纳米级硬颗粒，位错要么切过去、要么绕过去，每颗颗粒都是一根"钉子"。析出相越细、越密、越均匀，强化越凶。这是所有金属强化手段里的"大招"，也是超高强度钢、高温合金、高强β钛合金共同的看家本领。
记住这四种路障，我们开始爬天梯。

二、第一级（<500MPa）：纯钛，靠"杂质"撑着

天梯最底层是工业纯钛，牌号TA0、TA1、TA2，美标Grade 1~4。

纯钛里几乎没有合金元素，它的强度从哪来？答案出人意料——主要靠氧杂质。工业纯钛按氧含量分级：Grade 1氧含量不超过0.18%，抗拉强度约240MPa；Grade 2氧约0.25%，强度约345MPa；到Grade 4氧放到0.40%，强度能到550MPa，塑性则一路下降。也就是说，纯钛牌号越大越结实，秘密不是"钛更纯"，恰恰是"杂质更多"。

这一级还有两个"耐蚀特化版"：TA9（Ti-0.2Pd）加0.2%钯，专治高温盐酸、硫酸等还原性强酸；TA10（Ti-0.3Mo-0.8Ni）用钼镍替代昂贵的钯，耐蚀接近TA9而成本更低。它们强度都不高，但在化工氯碱行业，反应釜、换热器、管道要的是"不锈、好焊、用几十年"，强度根本不是考核项。

小结第一级：间隙固溶强化撑场，天花板低，但耐蚀和工艺性满分。

三、第二级（>500MPa）：合金元素正式登场

往上一级，人们开始往钛里加东西，置换固溶强化登场。

TA7（Ti-5Al-2.5Sn） ：经典α合金。5%铝做α固溶强化、2.5%锡辅助强化，强度到700MPa级，可成形、可焊接，低温韧性尤其好，早年大量用于液氢液氧低温容器。

TC1（Ti-2Al-1.5Mn） ：α+β型，用便宜的锰稳定β相，强度600MPa级，冲压焊接性能好，是低成本钣金件的常客。

Ti-2.5Cu（TA13，英国IMI230） ：这一级里的"异类"——教材特意标注它"能时效强化"。铜在钛里会形成Ti₂Cu析出相，走的是第四种强化路线，是少有的能靠热处理强化的近α合金。

这一级强度500~800MPa，属于"好用、好做、不太贵"的中坚。小结：置换固溶强化为主，个别选手已经摸到析出强化的门槛。

四、第三级（>900MPa）：TC4，双相织网的全科状元

天梯中段，是整个钛工业最浓墨重彩的一级，主角只有一个：TC4，Ti-6Al-4V，美标Grade 5。
世界上给他的定义只有五个字——"最广泛使用的钛合金"。它一种合金就占全球钛合金产量的55%~65%，1954年美国水城兵工厂研制成功，至今七十年长盛不衰（它的身世和八国牌号我们上一节详细讲过）。这一节我们只回答一个问题：它凭什么在900MPa这一级封王？

答案是：TC4把前三种强化魔法叠满了。6%铝稳定α相、做置换固溶强化；4%钒稳定β相，让室温组织变成α+β双相——双相意味着材料内部布满α/β相界，位错在两相间穿行处处受阻，这就是细晶/相界强化；同时两相比例还能通过热处理调整，强度、塑性、韧性可以像调音台一样左右推拉。退火态TC4抗拉≥895MPa、屈服≥825MPa，密度只有4.43g/cm³（约为钢的57%），工作温度400℃，耐蚀、可焊、生物相容——每项都不是单项第一，但综合分天下第一。

这一级还有6242（Ti-6Al-2Sn-4Zr-2Mo），近α耐热合金，锡锆钼搭配，高温强度和抗蠕变优于TC4，用在发动机更高温度的压气机盘和叶片上。

小结第三级：固溶+双相界面复合强化，性价比无敌，所以用量过半。

五、第四级（1000MPa）：TC10，加料路线的陡坡

再往上，代表是TC10（Ti-6Al-6V-2Sn，还含少量铜铁） 。

思路很直接：TC4的配方继续加料——钒从4%加到6%，再加2%锡和铜铁，β相更多、固溶更足，强度站上1000~1100MPa，用于航空航天更高载荷的锻件和紧固件。

但这一级开始暴露"加料路线"的问题：强度和塑性、韧性、焊接性、成本是跷跷板。在α+β框架内继续堆元素，边际收益递减，组织均匀性和工艺窗口却越来越难控制。想再上一个大台阶，光靠加料不够了，必须换第四种、也是最猛的那条路线。

六、第五级（1200MPa）：β合金的析出强化大招

天梯顶端，选出了两个选手：βⅢ（Ti-11.5Mo-6Zr-4.5Sn） 和国产TB2（Ti-5Mo-5V-8Cr-3Al） ，TB2的备注是"能时效强化，可冷成形，密度大"。

它们凭什么冲到1200MPa以上？凭的就是第四种魔法——第二相析出强化，而且玩出了一套"先软后硬"的两段式工艺：

第一步，固溶淬火：用大量β稳定元素（钼、钒、铬）把高温β相"冻"到室温，得到一个柔软的亚稳β基体——这时候强度不到1000MPa，但塑性极好，可以像铝合金一样冷冲压、冷弯、冷镦，弹簧和复杂钣金件都在这一步成型。

第二步，时效：加热到较低温度保温，让过饱和的β基体里均匀析出纳米尺度的α相——细密的针状、片层状α相弥散在β基体上，像在软基体里埋进了亿万根钢筋。位错在这片"纳米钢筋森林"里寸步难行，强度应声冲到1300~1400MPa。
为什么析出强化这么猛？因为路障尺寸降到了纳米级：单位体积内的相界面面积大到惊人，位错每移动一微米就要撞上成百上千颗析出相。固溶强化是"路面撒石子"，析出强化是"路面扎满钢筋"——完全不是一个量级。这也解释了为什么高强钛合金几乎清一色是β/近β型：只有亚稳β基体能在时效时析出纳米α，α和α+β合金没有这个"大招开关"。

代价同样很清楚："密度大"——钼、钒、铬加得多，合金比TC4重；元素贵、工艺长，成本高。所以β合金用在弹簧、紧固件、起落架、高强锻件这些"值得为强度花钱"的地方。

七、天梯每一级的"隐形代价"

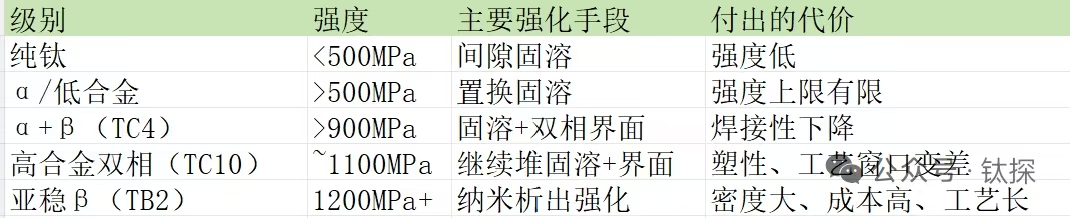

看懂强化机制还要看懂一件事：强度从来不免费。 五级天梯，每一级都在用别的东西换强度：



选材料从来不是"越强越好"：化工管道选TA2不是因为它强，而是因为它耐蚀好焊；飞机蒙皮选TC4不是因为它最强，而是因为它强得够、轻得值；起落架弹簧选β合金，才是真的需要把强度拉满。天梯的意义不是让你爬到顶，而是让你找到自己该站的那一级。

八、2026年，天梯顶端还在往上长

表格定格在1200MPa，但最近一年，β合金+增材制造+AI正在把顶端继续往上推：

1200MPa进入量产货架。 2026年TCT亚洲展上，AVIMETAL推出MT-Ti1200高强高韧β钛合金粉末，专为激光粉末床熔融3D打印设计，抗拉稳定在1200MPa以上且断裂韧性优异，工艺窗口宽，已瞄准手机中框、折叠屏铰链、航空起落架等量产场景。

AI设计出1500MPa级新合金。 同场展会上，AI新材料公司创材深造发布CT1400H等三款超高强钛粉：亚稳β型、热处理态抗拉1350~1500MPa、屈服1000~1200MPa、延伸率7%~11%，无稀有贵金属方案、成本低30%以上，已进入批量交付。传统"炒菜式"调配方要3~5年，AI压缩到几个月。

极简配方反套路。 2026年4月《Materials Today》刊载港理工联合悉尼大学的工作：激光3D打印Ti-5Cu，只加5%铜一种元素，不用钒钼，就做到1340MPa抗拉+12%延伸，综合强韧性超过航空级TC4——靠的正是铜析出强化与增材细晶组织的叠加。

微观梯度新玩法。 还有研究用粉末混合打印出"成分梯度"的Ti64-6Mo：富钼区和贫钼区微米尺度交替，变形时软硬区协同，加工硬化增量达约557MPa、均匀延伸11.5%。思路从"把合金做均匀"变成了"刻意做不均匀"——这其实是在四大经典强化之外，给位错修路障的第五种思路。

九、结语

从靠氧杂质撑着的240MPa纯钛，到靠纳米析出相顶到1500MPa的AI新合金，这架强度天梯的每一级台阶，都是一种强化机制的登台：间隙固溶→置换固溶→双相界面→纳米析出。材料学家七十年做的事，本质上就是给位错修路障，路障修得越精细，强度越高。

而天梯存在的意义，从来不是鼓励所有人往上爬——是让每一个零件，都站在对自己最划算的那一级上。
